| 品牌：创安光通 | 型号：CA-T04E | 接口类型：FC/ST |
| 传输距离：20km | 带宽：100MMHz | 电源：5V |
| 功耗：5W | 类型：电话光端机 |
一：概述
电话光端机设备是我公司采用自主知识产权的大规模集成电路，应用时分复用技术，将以太网信号和电话信号混合编码后在一对光纤上传输。实现10/100M以太网业务、话路业务、混合传输，传输通道分为光传输通道、话路传输通道。该机采用19英寸、1U机框设计，集成度高，体积小，功耗低，工作可靠，安装使用方便。
二：设备订货型号以及功能简介
1：光PCM4电话光端机：
提供1个光接口+1-4路电话接口
2：光PCM4-ETH电话光端机
提供1个光接口+1-4路电话接口+4路10/100M以太网接口
3：光PCM8电话光端机：
提供1个光接口+1-8路电话接口
4：光PCM8-ETH电话光端机
提供1个光接口+1-8路电话接口+4路10/100M以太网接口
5：光PCM16电话光端机：
提供1个光接口+1-16路电话接口
6：光PCM16-ETH电话光端机
提供1个光接口+1-16路电话接口+4路10/100M以太网接口
7：光PCM30电话光端机：
提供1个光接口+1-30路电话接口
8：光PCM30-ETH电话光端机
提供1个光接口+1-30路电话接口+4路10/100M以太网接口
9：光PCM60电话光端机：
提供1个光接口+1-60路电话接口
10：光PCM60-ETH电话光端机
提供1个光接口+1-60路电话接口+4路10/100M以太网接口
三：技术指标
1：光接口
波 长：1310nm（标准机型）或1550nm
发送功率：≥－12dBm
接收灵敏度：≤－30dBm(BER≤10-11)
接口方式：FC（标准机型）或SC等
传输方式：双纤或单纤
2：以太网接口
支持线速10Base-T/100Base-T/1000Base-T,全双工/半双工 自适应
符合IEEE802.3/IEEE802.3u标准
使用标准RJ45插头
3：话路接口及信令
交换侧
摘机阻抗： <500Ω
挂机阻抗： > 10KΩ
用户侧
环路阻抗： ≤2000Ω（包括话机）
空闲电路电压 ≤ 50V
环路电流： 25mA
摘机门限： 8mA
极性反转时延： <50ms
拨号： 脉冲拨号单脉冲失真<5ms
带内音频拨号总失真满足话音接口特性
摘机时延： <100ms
铃流：
远端(FXS)铃流发生器
频率： 25 Hz±3 Hz
幅度： 75V±5Vrms
铃流时延 < 50ms
输出总功率 ≤ 10W（以机箱为单位）
局端(FXO)铃流检测
幅度范围： 最小38Vrms
话音接口
阻抗： 600Ω或三元件复式阻抗，如图所示
三元件复式阻抗
音频范围： 300-3400 Hz
编码律： CCITT建议G.711 A律
4：功耗
整机功耗 ＜35W
5：工作环境
工作温度： 0～45℃
相对湿度： ≤95%（25℃时）
大气压力： 70～106Kpa
四：设备组成以及指示灯定义以及电话线序

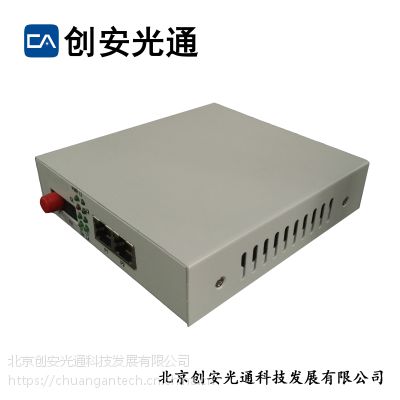

1：光PCM4
类别 | 标示 | 指示灯说明 |
电源灯 | PWR | 灯亮为设备加电正常 |
光接口指示灯 | LOS | 光消失：光信号指示灯，本端收不到光信号此灯亮 |
话路接口指示灯 | 1-4 | 1-4为4路电话接口指示灯。当话机摘机时，对应的指示灯亮；电话振铃时，指示灯闪。 |
光接口 | TX、RX | 光接口：当为双纤时：TX为光发、RX为光收 |
电话接口 | P1-P2 | 电话接口，每口两路电话，线序为：3、4为一路电话，5、6为***路电话 |
电源接口 | +5V | 为外置电源 |
电话接口线序（一个RJ45为两路电话）
***路电话：RJ45的第3、4芯；
***路电话：RJ45的第5、6芯；
2：光PCM4-ETH
类别 | 标示 | 指示灯说明 |
电源灯 | PWR | 灯亮为设备加电正常 |
光接口指示灯 | OL | 光消失：光信号指示灯，本端收不到光信号此灯亮 |
以太网接口指示 | 1-4 | 指示1-4路以太网接口，以太网连接正常，对应指示灯亮 |
话路接口指示灯 | P1-P2 | P1-P2为4路电话接口指示灯。当话机摘机时，对应的指示灯亮；电话振铃时，指示灯闪。 |
光接口 | TX、RX | 光接口：当为双纤时：TX为光发、RX为光收 |
电话接口 | P1-P2 | 电话接口，每口两路电话，线序为：3、4为一路电话，5、6为***路电话 |
以太网接口 | ETH1-4 | 1-4个以太网接口 |
电源接口 | +5V | 为外置电源 |
电话接口线序（一个RJ45为两路电话）
***路电话：RJ45的第3、4芯；
***路电话：RJ45的第5、6芯；
